A torre de resfriamento fechada de fluxo composto de ar de entrada única é um equipamento de resfriamento fechado especialmente projetado que atinge resfriamento eficiente por meio de uma única entrada de ar combinada com um modo de troca de calor composto de contracorrente e fluxo cruzado.

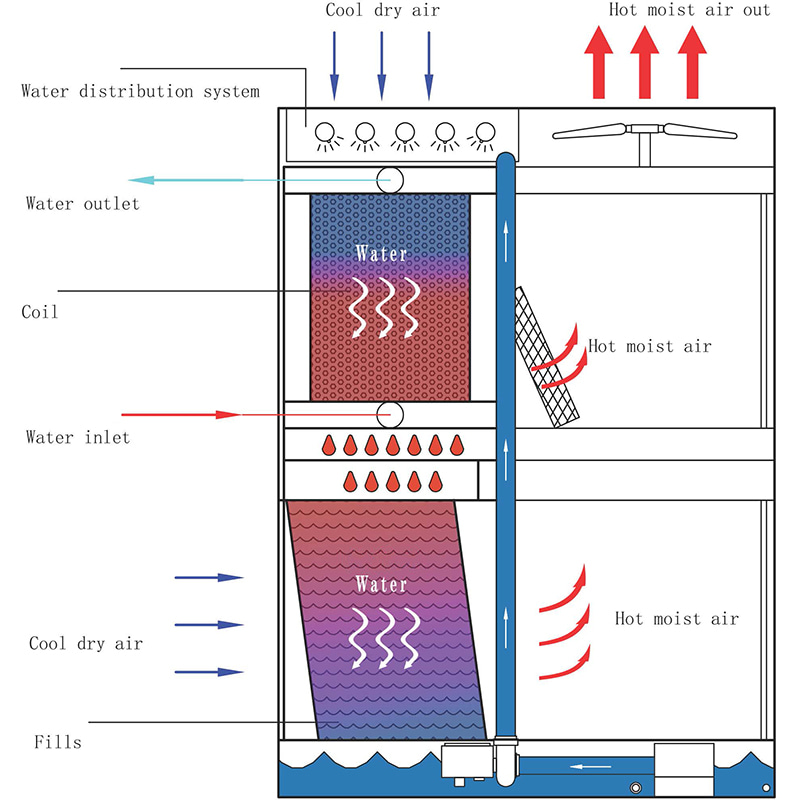

Princípio de funcionamento:
 | A água pulverizada cai da serpentina de resfriamento para a camada de troca de calor do enchimento de PVC e é resfriada no enchimento de PVC e o segundo ar fresco que entra na torre por meio de evaporação e condução de calor (calor latente e calor sensível), de modo que a água pulverizada é resfriada duas vezes e a temperatura da água pulverizada é ainda mais reduzida. A água circulante resfriada secundária aumenta a diferença de temperatura entre a água pulverizada e o fluido quente do processo, aumenta a eficiência térmica da serpentina de resfriamento e reduz o calor exigido pela serpentina. Esta característica alivia ainda mais a tendência de formação de incrustações na superfície da serpentina, porque quanto mais baixa a temperatura da água pulverizada, menor a probabilidade de formação de incrustações. Além disso, devido à redução do número de bobinas utilizadas, o custo de substituição das bobinas nas fases posteriores é reduzido e o custo de manutenção é menor. |
| ● O fluxo de ar e o fluxo de água paralelos minimizam a ocorrência de "pontos secos" na parte inferior do tubo de resfriamento que causam incrustações. | ● Por um lado, a seção da bobina é resfriada pela evaporação induzida pelo ar fresco que flui através dela e, por outro lado, é resfriada pela transferência de calor através de água de resfriamento em spray. |
| ● Pulverize água com uma vazão mínima de 6,8L/s/m2 uniformemente na superfície da serpentina através do sistema de pulverização para garantir umedecimento contínuo da superfície mais fria da serpentina, melhorando assim a eficiência da transferência de calor e minimizando a incrustação. | ● A torre de resfriamento fechada com fluxo composto de entrada única fornece uma solução de resfriamento eficiente e de baixo ruído em cenários com espaço limitado, simplificando o caminho do ar de entrada e implementando um modo de troca de calor composto. |
As vantagens da torre de resfriamento fechada de fluxo composto de entrada única:
 |  |  |  |
| Não é fácil de dimensionar, é eficiente e economiza água | Eficiência de alta condutividade térmica | Baixos custos de manutenção | Amplamente aplicável, eficiente e de baixo ruído |
Introdução aos componentes principais:
 | Defletor de água Intercepta efetivamente gotículas de água transportadas no ar, e a taxa de água flutuante pode atingir menos de 0,001%. O design destacável facilita a inspeção e manutenção da bobina do resfriador. O material de cloreto de polivinila (PVC) é resistente à corrosão, ao envelhecimento e evita o crescimento de microorganismos. É instalado na placa guia de água do refrigerador para facilitar a limpeza. |
 | Sistema de ventilador Ele adota ventilador de fluxo axial de alta eficiência, um motor de ventilador de fluxo de ar totalmente selado, polia multiranhura de aço fundido resistente à corrosão e o cilindro de ar, suporte e rede de proteção são feitos de material galvanizado por imersão a quente. O ventilador possui excelente resistência à corrosão em ambientes de alta temperatura e alta umidade. |
 | Sistema de distribuição de água Cloreto de polivinila rígido resistente à corrosão (U-PVC), projeto estrutural especial pode ser inspecionado e reparado pela parte externa do equipamento sem parar. O bico ABS reforçado com caseado de 360 graus de grande diâmetro é usado para reduzir significativamente a possibilidade de bloqueio. |
 | Concha Feito de placa de aço zincado de magnésio-alumínio de alta qualidade, o revestimento contém uma combinação de zinco, alumínio, magnésio e silício e possui excelente resistência à corrosão. A vida útil normal é de mais de 25 anos e a resistência à corrosão da parte plana é 6 a 8 vezes maior que a da placa de aço zincada com alumínio comum, com uma propriedade única de auto-reparação do revestimento da superfície cortada. |
 | Panela de água fria A porta de sucção da bomba de pulverização está equipada com um filtro de aço inoxidável e uma placa anti-vórtice. A altura do reservatório de água fria é razoavelmente projetada para garantir que a bomba de pulverização não aspire ar durante o funcionamento e para minimizar a quantidade de água retida. |
 | Bobina A estrutura da bobina em serpentina continuamente curvada reduz os pontos de soldagem e reduz a possibilidade de vazamento de água. O design da bobina inclinada facilita a descarga suave do fluido no tubo. Após a conclusão da soldagem geral do resfriador, ele pode suportar um teste de pressão de até 2,5Mpa. |
Sistema de transferência de calor Fangnuo (Jiangsu) Co., Ltd. é um fornecedor maduro de soluções sistemáticas para sistemas de refrigeração de água circulante. Temos software de seleção autodesenvolvido, design de produto profissional e engenheiros hidráulicos e elétricos. Oferecemos serviços integrados que vão desde a seleção de torres de resfriamento, produção e instalação de sistemas até manutenção pós-instalação. Nossos principais produtos incluem torres de resfriamento fechadas, condensadores evaporativos, torres de resfriamento úmido e seco e torres de resfriamento abertas, entre outros.
Fangnuo possui uma equipe de profissionais com mais de 20 anos de experiência em gerenciamento, pesquisa e desenvolvimento e fabricação de trocadores de calor para refrigeração. No projeto, produção e manutenção de equipamentos de refrigeração, a equipe da Fangnuo Heat Transfer adere à essência da cultura corporativa de exploração, integridade e atendimento meticuloso a cada cliente e prestando muita atenção a cada detalhe. Nossos produtos são amplamente utilizados em indústrias como dispositivos médicos, produtos farmacêuticos e biotecnologia, processamento de alimentos e produtos químicos, energia fotovoltaica, fundição automotiva, equipamentos HVAC, embalagens e moldagem por injeção, forjamento de aço, aeroespacial e engenharia eletrônica.
Desde a sua criação, Fangnuo aderiu estritamente aos princípios de integridade e continuou melhorando, e recebeu os títulos de Empresa de Qualidade e Crédito Cinco Estrelas da Província de Jiangsu, Serviço de Qualidade Empresarial de nível AAA da Província de Jiangsu, Excelente Empresa Privada da Província de Jiangsu, Província de Jiangsu Baijia Enterprise. Nossos produtos passaram nos testes CTI, CCTI e de economia de energia e água, e obtiveram a Certificação do Sistema de Gestão de Qualidade ISO9001, Certificação do Sistema de Gestão Ambiental ISO14001:2015 e Certificação do Sistema de Gestão de Saúde e Segurança Ocupacional ISO45001:2018.
