Fábrica de Torres de Resfriamento Industrial

  • Torre de resfriamento fechada
    Uma torre de resfriamento fechada é um dispositivo de resfriamento de alta eficiência que combina resfriamento resfriado a água com resfriamento resfriado a ar. É adequado para cenários com altos requisitos de limpeza do sistema, economia de água e estabilidade de operação a longo prazo, e é frequentemente usado em áreas secas e com escassez de água. É amplamente utilizado em produtos farmacêuticos, alimentos, metalurgia, produtos químicos, energia elétrica, máquinas de moldagem por injeção, resfriamento de equipamentos a laser, sistema de resfriamento líquido de servidor, sistema de armazenamento de gelo, fotovoltaico e resfriamento de linha de produção de bateria de lítio. É dividido principalmente em torre de resfriamento fechada de fluxo composto e torre de resfriamento fechada em contracorrente. O princípio de funcionamento central da torre de resfriamento fechada é que o meio de resfriamento circula em uma bobina fechada sem contato direto com o ar externo, e o resfriamento é obtido pela evaporação e dissipação de calor da água pulverizada e do ar. A bomba de circulação de água bombeia a água de resfriamento para o sistema de pulverização, e a água é pulverizada uniformemente na superfície da bobina a partir do bico para formar uma camada de película de água. Ao mesmo tempo, o ventilador passa a permitir a entrada de ar pela parte inferior da torre de resfriamento e realizar a troca de calor por convecção reversa com o filme de água na superfície da serpentina. Por um lado, parte da água do filme evapora e absorve calor, o que reduz a temperatura da água na superfície da serpentina; por outro lado, a troca de calor sensível entre o ar e a película de água também reduz ainda mais a temperatura da água. A água resfriada flui de volta para o tanque de coleta de água na parte inferior da torre de resfriamento e é bombeada novamente para o sistema de pulverização pela bomba de circulação de água. Este ciclo se repete para resfriar o meio na bobina. As torres de resfriamento fechadas têm características de alta eficiência operacional, qualidade estável da água, bom desempenho de economia de água e baixo ruído operacional. Embora o investimento inicial seja elevado, o custo abrangente do ciclo de vida é muitas vezes menor. Ao selecionar um modelo, é necessário considerar a carga térmica, as condições ambientais e a capacidade de manutenção.
    VER MAIS
    Torre de resfriamento fechada

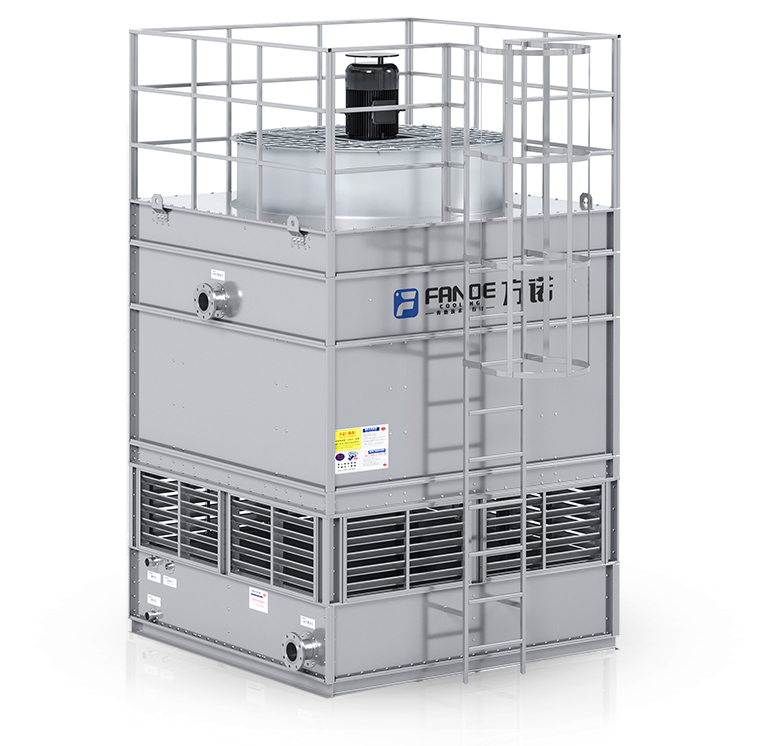

  • Torre de resfriamento aberta
    Uma torre de resfriamento aberta é um local onde a água de resfriamento está em contato direto com o ar e a temperatura é reduzida pela dissipação de calor evaporativo e pela troca de calor sensível. É amplamente utilizado nas áreas de eletricidade, indústria química, ar condicionado e refrigeração, e é dividido em: torre de resfriamento aberta de fluxo cruzado e torre de resfriamento aberta de contrafluxo. Princípio de funcionamento da torre de resfriamento aberta: a água de resfriamento de alta temperatura é pulverizada uniformemente do topo da torre através de bicos ou sistemas de distribuição de água, e o ar entra na torre por ventilação forçada ou convecção natural do ventilador e entra em contato com gotas de água caindo ou enchimentos. Parte da água evapora, retirando muito calor, e a temperatura do ar sobe, absorvendo parte do calor da água. A água resfriada é coletada na piscina inferior e reciclada. Vantagens da torre de resfriamento aberta: Baixo investimento inicial: estrutura simples, menor custo de fabricação que torre fechada; Alta eficiência de resfriamento: troca de calor por contato direto, especialmente adequada para resfriamento com grande diferença de temperatura; Fácil manutenção: os enchimentos podem ser desmontados e limpos e as falhas são fáceis de solucionar. Desvantagens das torres de resfriamento abertas: O motor e as pás do ventilador ficam expostos ao ar, fazendo muito barulho durante o funcionamento; Perda de água, algumas gotas de água são levadas pelo ar e o coletor de água precisa ser otimizado; A entrada de detritos externos também causará poluição da água; A perda de pressão da água de resfriamento é maior do que a de torres de resfriamento fechadas e é necessária mais potência da bomba para manter a circulação da água. As torres de resfriamento abertas são adequadas para ocasiões com grande volume de água de resfriamento e gerenciamento conveniente da qualidade da água. Na escolha, fatores como custo, consumo de energia e manutenção devem ser considerados de forma abrangente.
    VER MAIS
    Torre de resfriamento aberta

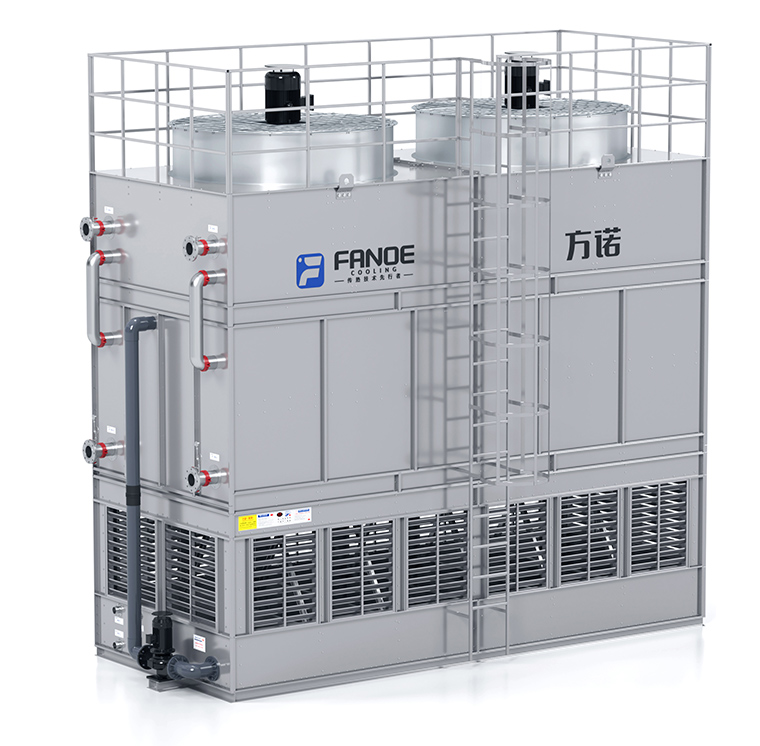

  • Torre de resfriamento combinada seca e úmida
    Existem dois modos de torres de resfriamento secas e úmidas: operação seca e fria e operação úmida e fria. Quando a temperatura ambiente é ≤ a temperatura de parada de pulverização projetada, a água de pulverização pode ser desligada e as necessidades de resfriamento podem ser atendidas inteiramente por troca de calor por convecção com o ar. A operação de resfriamento a seco não consome água, portanto evita-se a névoa branca. A operação de resfriamento a seco pode economizar muitos custos de água e tratamento de água todos os anos. Amplamente utilizado: geração de energia térmica, geração de energia nuclear, petroquímica, química fina, metalurgia siderúrgica, metalurgia de metais não ferrosos e outros campos. A torre de resfriamento combinada seca e úmida tem as vantagens do resfriamento a seco e do resfriamento úmido, e seu princípio de funcionamento é o seguinte: Princípio de resfriamento a seco: A água quente entra no feixe de tubos de resfriamento da peça de resfriamento a seco. Normalmente, o feixe de tubos de resfriamento usa elementos de transferência de calor de alta eficiência, como tubos com aletas, para aumentar a área de transferência de calor. Sob a ação do ventilador, o ar externo flui através da superfície externa do feixe de tubos de resfriamento. Como a temperatura da água quente no tubo é superior à temperatura do ar fora do tubo, existe uma diferença de temperatura entre os dois. O calor é transferido da água quente para o ar através da parede do tubo de maneira sensível, o que reduz a temperatura da água quente e aumenta a temperatura do ar. O ar aquecido é descarregado da torre pelo ventilador, conseguindo assim o resfriamento inicial da água quente. O princípio do resfriamento úmido: A água quente após o resfriamento a seco entra na parte de resfriamento úmido. A água quente é pulverizada uniformemente no enchimento que goteja água através do sistema de distribuição de água para formar uma película de água. O ar que entra pela parte inferior da torre de resfriamento está em contato total com a película de água no enchimento durante o fluxo ascendente. Por um lado, o ar entra em contato direto com a transferência de calor com a água, reduzindo a temperatura da água; por outro lado, parte da água evapora em vapor d'água e entra no ar, absorvendo o calor latente da vaporização durante o processo de evaporação, reduzindo ainda mais a temperatura da água. A água resfriada é coletada na piscina coletora e reciclada. Ao mesmo tempo, a fim de reduzir a perda de gotículas de água e o impacto no meio ambiente provocado pelo fluxo de ar, um coletor de água e um desembaçador de névoa são normalmente fornecidos na parte superior da seção de resfriamento úmido. O coletor de água é usado para coletar gotas de água e o desembaçador de névoa é usado para remover a névoa de água no fluxo de ar. Vantagens da torre de resfriamento seca e úmida: Economia significativa de água: perda zero por evaporação durante a operação do segmento seco, economizando de 30% a 70% de água do que a torre úmida pura; Adaptação flexível: alterne o modo úmido em ambientes de alta temperatura e alta umidade para garantir eficiência de resfriamento; Conformidade ambiental: reduz a deriva e a névoa branca (pluma de vapor), adequada para áreas estritamente ecológicas; Baixo custo de manutenção: A seção seca reduz incrustações e corrosão e prolonga a vida útil do equipamento.
    VER MAIS
    Torre de resfriamento combinada seca e úmida

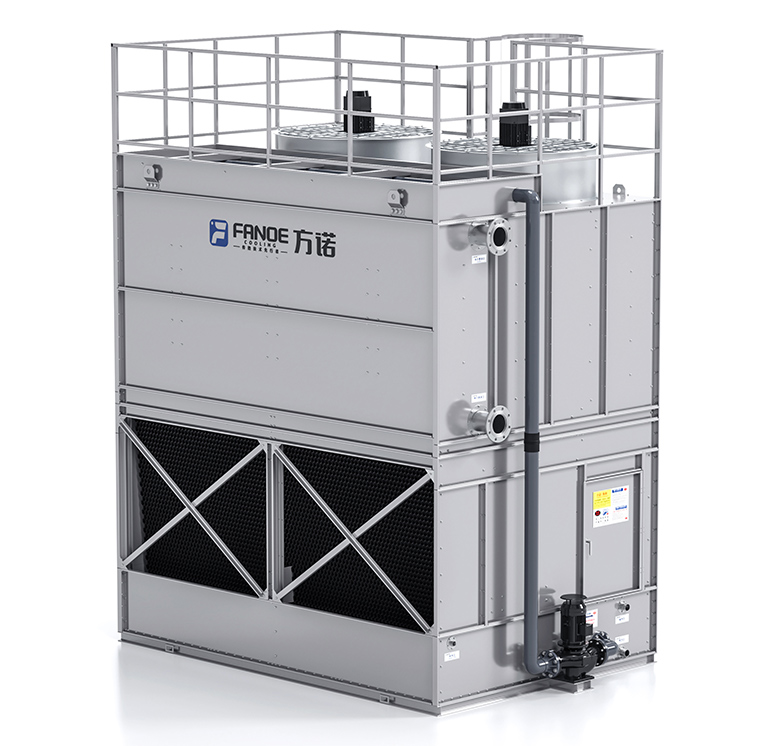

  • Condensador Evaporativo
    O princípio de funcionamento do condensador evaporativo é semelhante ao de uma torre de resfriamento fechada convencional. A diferença é que o meio de calor de entrada da torre de resfriamento fechada convencional e o meio de resfriamento de saída da torre são líquidos e apresentam apenas mudanças de temperatura, enquanto o meio de calor de entrada do condensador de evaporação é gasoso e após a saída da torre ser descarregada, o meio é condensado em líquido. Condensadores de evaporação são produtos que combinam torres de resfriamento e condensadores. Vantagens do condensador evaporativo: Condensação de alta eficiência: o resfriamento evaporativo é usado para reduzir a temperatura de condensação em 10% a 30%. Economia de água e economia de eletricidade: Economize de 30% a 50% de economia de água do que o casco tradicional da torre de resfriamento de água e o condensador de tubo, economizando o consumo de energia da torre de resfriamento. Design compacto: Função integrada de resfriamento por condensação para reduzir a área ocupada. Forte adaptabilidade: adequado para áreas áridas e de alta temperatura (dependendo da temperatura do bulbo úmido em vez da temperatura do bulbo seco) Vantagens do condensador evaporativo Fangnuo: ● Fluxo de ar e fluxo de água paralelos minimizam o aparecimento de “pontos secos” na parte inferior do tubo de resfriamento que causam incrustações; ● A seção da serpentina dissipa o calor pelo resfriamento evaporativo induzido pelo fluxo de ar fresco e, por outro lado, dissipa o calor pelo resfriamento por transferência de calor da água pulverizada. A redução da porção de resfriamento evaporativo da seção da serpentina ajuda a reduzir a possibilidade de incrustações na superfície da serpentina; ● Pulverize água com um min. a vazão de 6,8L/S/㎡ é distribuída uniformemente na superfície da bobina através do sistema de pulverização para garantir que a superfície da bobina do resfriador permaneça continuamente úmida, melhorando assim a eficiência de condução de calor e reduzindo a incrustação ao mínimo; ● A água pulverizada cai da serpentina de resfriamento para a camada de troca de calor do enchimento de PVC e é resfriada no enchimento de PVC com a segunda corrente de ar fresco entrando na torre através de evaporação e condução de calor (calor latente e calor sensível), de modo que a água pulverizada seja resfriada secundariamente e a temperatura da água pulverizada seja ainda mais reduzida; ● A água circulante de resfriamento secundário aumenta a diferença de temperatura entre a água pulverizada e o fluido quente do processo, aumenta a eficiência da troca de calor da serpentina de resfriamento e reduz o número de serpentinas necessárias. Esta característica alivia ainda mais a tendência de formação de incrustações na superfície da serpentina, porque quanto mais baixa a temperatura da água pulverizada, menor a probabilidade de formação de incrustações. Além disso, devido ao pequeno número de bobinas utilizadas, o custo de substituição das bobinas na fase posterior é reduzido e o custo de manutenção é menor; ● O custo operacional é baixo e economiza mais energia do que os ciclos de resfriamento convencionais; ● O sistema de circulação é mais simples e reduz o custo de instalação do sistema de circulação; ● Economiza mais espaço de instalação do equipamento do que os sistemas convencionais de circulação de refrigeração.
    VER MAIS
    Condensador Evaporativo

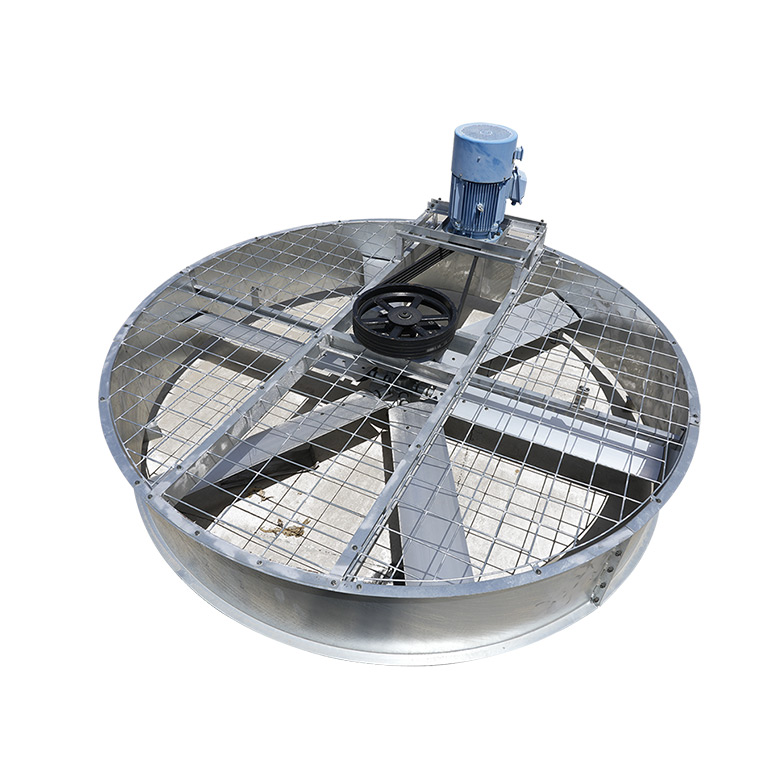

  • Acessórios
    O ventilador é o componente central das torres de resfriamento industriais, utilizado principalmente para ventilação forçada, promovendo a troca de calor entre o ar e a água circulante para melhorar a eficiência do resfriamento. Seu desempenho afeta diretamente o consumo de energia, o ruído e o efeito de resfriamento da torre de resfriamento.
    VER MAIS
    Acessórios
SOBRE NÓS
Calor Fangnuo Sistema de transferência (Jiangsu) Co., Ltd.
Sistema de transferência de calor Fangnuo (Jiangsu) Co., Ltd.

Sistema de transferência de calor Fangnuo (Jiangsu) Co., Ltd. é um fornecedor maduro de soluções sistemáticas para sistemas de refrigeração de água circulante. Temos software de seleção autodesenvolvido, design de produto profissional e engenheiros hidráulicos e elétricos. Oferecemos serviços integrados que vão desde a seleção de torres de resfriamento, produção e instalação de sistemas até manutenção pós-instalação. Nossos principais produtos incluem torres de resfriamento fechadas, condensadores evaporativos, torres de resfriamento úmido e seco e torres de resfriamento abertas, entre outros.
Fangnuo possui uma equipe de profissionais com mais de 20 anos de experiência em gerenciamento, pesquisa e desenvolvimento e fabricação de trocadores de calor para refrigeração. No projeto, produção e manutenção de equipamentos de refrigeração, a equipe da Fangnuo Heat Transfer adere à essência da cultura corporativa de exploração, integridade e atendimento meticuloso a cada cliente e prestando muita atenção a cada detalhe. Nossos produtos são amplamente utilizados em indústrias como dispositivos médicos, produtos farmacêuticos e biotecnologia, processamento de alimentos e produtos químicos, energia fotovoltaica, fundição automotiva, equipamentos HVAC, embalagens e moldagem por injeção, forjamento de aço, aeroespacial e engenharia eletrônica.
Desde a sua criação, Fangnuo aderiu estritamente aos princípios de integridade e continuou melhorando, e recebeu os títulos de Empresa de Qualidade e Crédito Cinco Estrelas da Província de Jiangsu, Serviço de Qualidade Empresarial de nível AAA da Província de Jiangsu, Excelente Empresa Privada da Província de Jiangsu, Província de Jiangsu Baijia Enterprise. Nossos produtos passaram nos testes CTI, CCTI e de economia de energia e água, e obtiveram a Certificação do Sistema de Gestão de Qualidade ISO9001, Certificação do Sistema de Gestão Ambiental ISO14001:2015 e Certificação do Sistema de Gestão de Saúde e Segurança Ocupacional ISO45001:2018.

CERTIFICAÇÃO HONORÁRIA
CERTIFICADO
ÚLTIMAS ATUALIZAÇÕES
O QUE HÁ DE NOTÍCIAS
INDÚSTRIA CONHECIMENTO

Compreendendo o princípio de funcionamento das torres de resfriamento industriais

Industriais torres de resfriamento desempenham um papel crítico no gerenciamento do calor em operações industriais de grande escala. Ao transferir o excesso de calor da água ou fluidos de processo para a atmosfera, eles garantem que máquinas, processos químicos e sistemas HVAC operem de forma eficiente e confiável. Uma compreensão mais profunda do seu princípio de funcionamento é essencial para engenheiros, gestores de instalações e planeadores industriais que pretendem otimizar o desempenho de refrigeração e, ao mesmo tempo, minimizar o consumo de energia e água.
1. Princípio Básico de Troca de Calor
A função fundamental de uma torre de resfriamento é remover o calor da água circulante ou de outros líquidos utilizados em processos industriais. A água quente de máquinas, condensadores ou equipamentos de processo é bombeada para a torre de resfriamento, onde é exposta ao fluxo de ar – seja por convecção natural ou ventilação forçada por meio de ventiladores. O calor da água é transferido para o ar através de uma combinação de evaporação e troca de calor sensível, o que reduz a temperatura da água. A água resfriada é então recirculada de volta ao sistema.
Em um torre de resfriamento de aço , a estrutura e os componentes de troca de calor são feitos de materiais de aço duráveis, proporcionando resistência, resistência à corrosão e longevidade superiores em comparação aos materiais convencionais. Isto torna as torres de resfriamento de aço especialmente adequadas para ambientes industriais de alta temperatura e grande capacidade, onde a integridade estrutural sob operação contínua é crítica.
2. Evaporação como mecanismo central
A evaporação é o principal mecanismo de rejeição de calor em uma torre de resfriamento industrial. Quando uma pequena porção da água circulante evapora no ar que passa, ela absorve o calor latente da água restante, reduzindo efetivamente sua temperatura. Essa transferência de fase dupla – água líquida perdendo calor para o ar através da mudança de temperatura e da evaporação – torna as torres de resfriamento altamente eficientes em termos energéticos em comparação com resfriadores de água de circuito fechado ou trocadores de calor diretos.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. enfatiza a otimização deste processo evaporativo por meio de sistemas avançados de distribuição de ar e água. A pulverização uniforme de água sobre o meio de troca de calor garante o máximo contato com o fluxo de ar, evitando pontos secos e mantendo uma eficiência de resfriamento consistente.
3. Componentes que afetam a eficiência do resfriamento
Um típico torre de resfriamento industrial consiste em vários componentes que influenciam diretamente no seu desempenho térmico:
Ventiladores: Ventiladores, axiais ou centrífugos, forçam ou guiam o fluxo de ar através da torre. Seu design afeta o volume de ar movimentado, o consumo de energia e os níveis de ruído. Os engenheiros da Fangnuo concentram-se em designs de ventiladores de alta eficiência que equilibram o fluxo de ar ideal com consumo reduzido de energia e operação mais silenciosa.
Fill Media: Os materiais de preenchimento aumentam a área de superfície da água exposta ao ar, melhorando a transferência de calor. Em torres de resfriamento de aço, meios de enchimento robustos e resistentes à corrosão garantem desempenho estável durante longos períodos operacionais.
Sistema de distribuição: A distribuição adequada da água no aterro é crucial. Uma cobertura inconsistente pode reduzir a eficiência do resfriamento e aumentar os problemas de manutenção. Fangnuo projeta sistemas de pulverização precisos que molham uniformemente o preenchimento, reduzindo a incrustação e melhorando o desempenho térmico.
Eliminadores de Deriva: Minimizam as gotas de água transportadas da torre com o fluxo de ar, economizando água e evitando impactos ambientais.
4. Aplicações e vantagens industriais
Industriais cooling towers are integral to various sectors, including steel manufacturing, chemical processing, pharmaceuticals, HVAC systems, and power generation. In steel plants, for example, steel cooling towers are preferred due to their ability to withstand high temperatures and corrosive environments. Efficient heat rejection ensures that process water remains at safe temperatures, preventing overheating of furnaces, molds, and rolling equipment.
As soluções de torres de resfriamento industriais da Fangnuo são amplamente adotadas em indústrias de uso intensivo de energia. Sua combinação de design robusto, otimização de materiais e integração precisa de sistemas permite estabilidade operacional a longo prazo, economia de energia e requisitos mínimos de manutenção.
5. Otimização e Manutenção do Sistema
O desempenho de uma torre de resfriamento industrial não é determinado apenas pelo seu design, mas também pela forma como ela é operada e mantida. A inspeção regular de ventiladores, bombas e meios de enchimento, juntamente com o tratamento da água para evitar incrustações e crescimento biológico, garantem um desempenho de resfriamento consistente.
Fangnuo integra insights em nível de sistema com software de seleção proprietário para combinar a capacidade da torre de resfriamento, o tamanho do ventilador e os padrões de distribuição de água às necessidades industriais específicas. Esta abordagem maximiza a eficiência da transferência de calor ao mesmo tempo que reduz o consumo de água e energia, criando uma solução sustentável e económica para clientes industriais.
6. Principais considerações para torres de resfriamento de aço
As torres de resfriamento de aço, uma variante importante das torres de resfriamento industriais, são projetadas para suportar condições operacionais adversas. Selecionar o tipo de aço correto, garantir a proteção adequada contra corrosão e otimizar os caminhos do fluxo de ar são essenciais para alcançar a máxima eficiência. A experiência em design da Fangnuo garante que as torres de resfriamento de aço não apenas forneçam resfriamento confiável, mas também mantenham a integridade estrutural ao longo de décadas de operação.
Conclusão
A compreensão do princípio de funcionamento das torres de resfriamento industriais fornece informações sobre como o calor é removido com eficiência de processos industriais em grande escala. Ao combinar resfriamento evaporativo, gerenciamento de fluxo de ar e construção durável, as torres de resfriamento garantem a operação segura e eficaz de sistemas críticos.
Fangnuo Heat Transfer System (Jiangsu) Co., Ltd. traz mais de 20 anos de experiência em projeto e fabricação de torres de resfriamento industriais, fornecendo soluções de alta eficiência, incluindo torres de resfriamento de aço para aplicações industriais exigentes. Por meio de engenharia avançada, integração precisa de sistemas e suporte de manutenção contínuo, a Fangnuo ajuda as indústrias a obter desempenho de resfriamento confiável, economia de energia e excelência operacional.
