Prestamos atenção a cada detalhe em design, produção, montagem e serviço pós-venda.
Página inicial / Produtos / Torre de resfriamento fechada

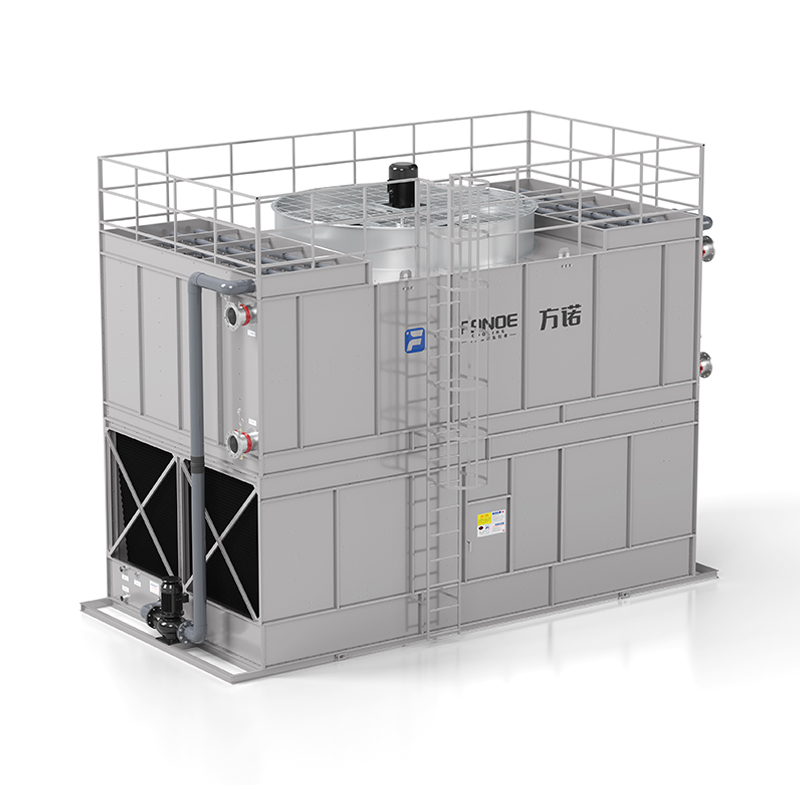

Torre de resfriamento fechada Fabricantes

Uma torre de resfriamento fechada é um dispositivo de resfriamento de alta eficiência que combina resfriamento resfriado a água com resfriamento resfriado a ar. É adequado para cenários com altos requisitos de limpeza do sistema, economia de água e estabilidade de operação a longo prazo, e é frequentemente usado em áreas secas e com escassez de água. É amplamente utilizado em produtos farmacêuticos, alimentos, metalurgia, produtos químicos, energia elétrica, máquinas de moldagem por injeção, resfriamento de equipamentos a laser, sistema de resfriamento líquido de servidor, sistema de armazenamento de gelo, fotovoltaico e resfriamento de linha de produção de bateria de lítio. É dividido principalmente em torre de resfriamento fechada de fluxo composto e torre de resfriamento fechada em contracorrente.

O princípio de funcionamento central da torre de resfriamento fechada é que o meio de resfriamento circula em uma bobina fechada sem contato direto com o ar externo, e o resfriamento é obtido pela evaporação e dissipação de calor da água pulverizada e do ar. A bomba de circulação de água bombeia a água de resfriamento para o sistema de pulverização, e a água é pulverizada uniformemente na superfície da bobina a partir do bico para formar uma camada de película de água. Ao mesmo tempo, o ventilador passa a permitir a entrada de ar pela parte inferior da torre de resfriamento e realizar a troca de calor por convecção reversa com o filme de água na superfície da serpentina.

Por um lado, parte da água do filme evapora e absorve calor, o que reduz a temperatura da água na superfície da serpentina; por outro lado, a troca de calor sensível entre o ar e a película de água também reduz ainda mais a temperatura da água. A água resfriada flui de volta para o tanque de coleta de água na parte inferior da torre de resfriamento e é bombeada novamente para o sistema de pulverização pela bomba de circulação de água. Este ciclo se repete para resfriar o meio na bobina.
As torres de resfriamento fechadas têm características de alta eficiência operacional, qualidade estável da água, bom desempenho de economia de água e baixo ruído operacional. Embora o investimento inicial seja elevado, o custo abrangente do ciclo de vida é muitas vezes menor. Ao selecionar um modelo, é necessário considerar a carga térmica, as condições ambientais e a capacidade de manutenção.

ENVIAR MENSAGEM

Deixe sua mensagem*

SOBRE NÓS
Sistema de transferência de calor Fangnuo (Jiangsu) Co., Ltd.

Sistema de transferência de calor Fangnuo (Jiangsu) Co., Ltd. é um fornecedor maduro de soluções sistemáticas para sistemas de refrigeração de água circulante. Temos software de seleção autodesenvolvido, design de produto profissional e engenheiros hidráulicos e elétricos. Oferecemos serviços integrados que vão desde a seleção de torres de resfriamento, produção e instalação de sistemas até manutenção pós-instalação. Nossos principais produtos incluem torres de resfriamento fechadas, condensadores evaporativos, torres de resfriamento úmido e seco e torres de resfriamento abertas, entre outros.
Fangnuo possui uma equipe de profissionais com mais de 20 anos de experiência em gerenciamento, pesquisa e desenvolvimento e fabricação de trocadores de calor para refrigeração. No projeto, produção e manutenção de equipamentos de refrigeração, a equipe da Fangnuo Heat Transfer adere à essência da cultura corporativa de exploração, integridade e atendimento meticuloso a cada cliente e prestando muita atenção a cada detalhe. Nossos produtos são amplamente utilizados em indústrias como dispositivos médicos, produtos farmacêuticos e biotecnologia, processamento de alimentos e produtos químicos, energia fotovoltaica, fundição automotiva, equipamentos HVAC, embalagens e moldagem por injeção, forjamento de aço, aeroespacial e engenharia eletrônica.
Desde a sua criação, Fangnuo aderiu estritamente aos princípios de integridade e continuou melhorando, e recebeu os títulos de Empresa de Qualidade e Crédito Cinco Estrelas da Província de Jiangsu, Serviço de Qualidade Empresarial de nível AAA da Província de Jiangsu, Excelente Empresa Privada da Província de Jiangsu, Província de Jiangsu Baijia Enterprise. Nossos produtos passaram nos testes CTI, CCTI e de economia de energia e água, e obtiveram a Certificação do Sistema de Gestão de Qualidade ISO9001, Certificação do Sistema de Gestão Ambiental ISO14001:2015 e Certificação do Sistema de Gestão de Saúde e Segurança Ocupacional ISO45001:2018.

CERTIFICAÇÃO HONORÁRIA
CERTIFICADO
ÚLTIMAS ATUALIZAÇÕES
O QUE HÁ DE NOTÍCIAS
INDÚSTRIA CONHECIMENTO

O que é uma torre de resfriamento fechada (torre de resfriamento de tipo fechado)?

Um torre de resfriamento fechada -também chamada de torre de resfriamento de circuito fechado ou torre de resfriamento de tipo fechado - é um dispositivo de rejeição de calor que transfere o calor do processo para a atmosfera sem expor o fluido do processo diretamente ao ar ambiente. Em vez de contato direto entre o ar e a água do processo, o fluido do processo circula dentro de serpentinas ou tubos com aletas, enquanto o ar externo passa sobre a serpentina e um filme ou enchimento secundário de água. Esse arranjo mantém o fluido do processo isolado, reduz o risco de contaminação e simplifica o controle da química do fluido para sistemas como resfriadores HVAC, resfriadores de óleo hidráulico e determinados circuitos de processos industriais.

Como funciona uma torre de resfriamento de circuito fechado

A configuração comum de torre de resfriamento de circuito fechado contém uma serpentina fechada (feixe de tubos) que transporta o fluido de processo quente, um sistema de pulverização recirculante que umedece a serpentina com água de reposição/circulação e um movimentador de ar (ventilador) que puxa ou empurra o ar ambiente através da serpentina e do enchimento umedecido. O calor flui do fluido do processo para o metal da bobina e depois para a fina película de água criada pelo spray; uma parte do calor é removida por transferência de calor sensível e uma parte por evaporação desse filme. O resfriamento evaporativo melhora o desempenho térmico enquanto mantém o fluido do processo separado dos contaminantes atmosféricos.

Principais vantagens de Torres de resfriamento tipo fechado

  • Proteção de circuito fechado: Os fluidos de processo (glicóis, óleos ou água tratada) nunca entram em contato com o ar externo, reduzindo o risco de incrustação, oxidação e congelamento.
  • Tratamento de água mais simples: Somente a água pulverizada recirculada precisa de tratamento de torre padrão – a química do fluido do processo é mais fácil de controlar.
  • Menor contaminação: Ideal onde a pureza do produto é importante (produtos farmacêuticos, processamento de alimentos) ou onde existem contaminantes transportados pelo ar.
  • Seleção flexível de fluidos: Permite o uso de inibidores de corrosão, anticongelantes ou fluidos especializados no circuito fechado sem aumentar o desvio desses produtos químicos para a atmosfera.
  • Risco reduzido de vazamento para o processo: Se a água de recirculação externa vazar, ela não se mistura com o fluido do processo devido à barreira fechada da serpentina.

Considerações de design e dimensionamento

A seleção adequada de uma torre de resfriamento de circuito fechado requer atenção à carga térmica, temperatura de aproximação, propriedades do fluido, temperatura ambiente de bulbo úmido e queda de pressão permitida. Os designers normalmente especificam:

  • Carga térmica projetada (kW ou BTU/h) e temperatura necessária do fluido de saída.
  • Umpproach (the difference between leaving fluid temperature and ambient wet-bulb) — smaller approach requires larger tower or more airflow.
  • Tipo de fluido e viscosidade — os coeficientes de transferência de calor mudam para óleos versus misturas de água/glicol; as bobinas e o tamanho da bomba devem corresponder.
  • Umltitude and site conditions — density of air affects fan performance; dusty or saline environments influence materials selection and maintenance frequency.

Configuração da bobina

As bobinas podem ser de passagem única ou múltipla, feitas de cobre, aço inoxidável ou aço revestido, dependendo da química do fluido e da condutividade térmica necessária. A área de superfície da bobina e a densidade das aletas são escolhidas para equilibrar a transferência de calor necessária e a queda de pressão permitida. Para fluidos ou óleos viscosos, diâmetros de tubo maiores e velocidades mais baixas reduzem a queda de pressão e mantêm a eficiência da bomba.

Gestão de Materiais, Corrosão e Qualidade da Água

Como o fluido do processo é isolado do exterior, a água de recirculação externa torna-se a principal fonte de corrosão e crescimento biológico para a estrutura e enchimento da torre. Use materiais resistentes à corrosão (FRP, aço inoxidável, aço revestido) onde a química da água ou o ambiente exigirem. Mantenha programas adequados de purga, tratamento de água de reposição e biocidas para controlar incrustações, corrosão e biofilme no sistema de pulverização e enchimento.

Lista de verificação de tratamento de água

  • Controle os ciclos de concentração por meio de purga regular e monitoramento de condutividade.
  • Use dispersantes e inibidores de incrustações adequados à dureza da água de reposição.
  • Programa biocida: choque periódico mais tratamento contínuo com baixas doses para prevenir Legionella e biofilmes.
  • Inibidores de corrosão ou controle de pH se os materiais do sistema forem vulneráveis.

Melhores práticas de instalação

Posicione a torre de forma que o ar de admissão esteja livre de obstruções e contaminação cruzada do ar de exaustão ou de emissões de processo próximas. Forneça acesso fácil para manutenção de rotina – serpentinas, bombas, ventiladores, eliminadores de deriva e abastecimento devem poder ser reparados sem grandes desmontagens. Garanta suporte estrutural adequado para o peso cheio quando molhado e instale drenos de condensado/transbordamento direcionados para drenagem ou tratamento apropriado.

Dicas de tubulação e bombeamento

Especifique bombas que lidem com a viscosidade do fluido de circuito fechado e que operem próximo ao seu melhor ponto de eficiência na vazão projetada. Use conectores flexíveis e isolamento de vibração para proteger bobinas e tubulações. Fornecer válvulas de isolamento e linhas de derivação para lavagem e manutenção da bobina; inclua visores ou sensores de temperatura na entrada/saída da bobina para verificação de desempenho.

Lista de verificação de manutenção e solução de problemas

Um regular preventive maintenance (PM) schedule keeps torres de resfriamento de circuito fechado confiável. As tarefas típicas de PM incluem inspeção visual de bobinas e enchimento, lubrificação do ventilador e do motor, limpeza do eliminador de deriva, verificação de entupimento nos bicos de pulverização, verificação dos parâmetros de tratamento de água e teste de operação da bomba. Abaixo estão problemas e ações comuns.

  • Desempenho térmico reduzido: Verifique bicos sujos, incrustações na bobina ou crescimento biológico no enchimento; realizar limpeza da bobina ou tratamento com biocida de choque.
  • Alta queda de pressão da bobina: Inspecione se há detritos dentro da tubulação ou superfícies de transferência de calor sujas; lave ou limpe a bobina com produtos químicos, se necessário.
  • Vibração ou ruído do ventilador: Equilibre as pás do ventilador, verifique os rolamentos e verifique se a velocidade do ventilador corresponde às especificações – substitua os rolamentos ou correias desgastados.
  • Vazamentos no circuito externo: Inspecione os bicos e tubulações do sistema de pulverização; repare ou substitua juntas e válvulas imediatamente para evitar danos ao enchimento e à estrutura.

Comparação de desempenho: torres de resfriamento fechadas vs. abertas

Característica Torre de resfriamento de circuito fechado Torre de resfriamento aberta (úmida)
Exposição a fluidos de processo Não (isolado dentro da bobina) Sim (contato direto)
Complexidade do tratamento de água Inferior para fluido de processo; água pulverizada ainda requer tratamento Superior (água de todo o processo tratada)
Usos típicos Fluidos sensíveis, óleos, circuitos de glicol, processos higiênicos Energia em grande escala e resfriamento industrial onde a troca direta é aceitável
Umpproach temperatures Comparável, mas pode exigir uma área um pouco maior para uma abordagem igual devido à resistência térmica da bobina Eficiente para cargas térmicas muito grandes; o contato direto maximiza a transferência de calor por área ocupada

Lista de verificação de seleção antes da compra

  • Confirme a taxa térmica projetada (kW ou BTU/h) e a temperatura de saída necessária.
  • Especifique as propriedades do fluido (tipo, viscosidade, queda de pressão permitida).
  • Identifique as condições ambientais de bulbo úmido do local e possíveis contaminantes transportados pelo ar.
  • Escolha um material de bobina compatível com o fluido do processo e com a vida útil esperada.
  • Planeje acesso para manutenção, peças sobressalentes e um fornecedor de tratamento de água, se necessário.

Um closed circuit cooling tower delivers the advantages of evaporative cooling while protecting process fluids from external contamination. For best long-term performance, focus on correct sizing, appropriate materials, and a disciplined water and mechanical maintenance program. If you’d like, I can produce a simple calculation worksheet (heat load → required flow and approach) or a maintenance checklist PDF based on your exact process fluid and site wet-bulb temperature.
